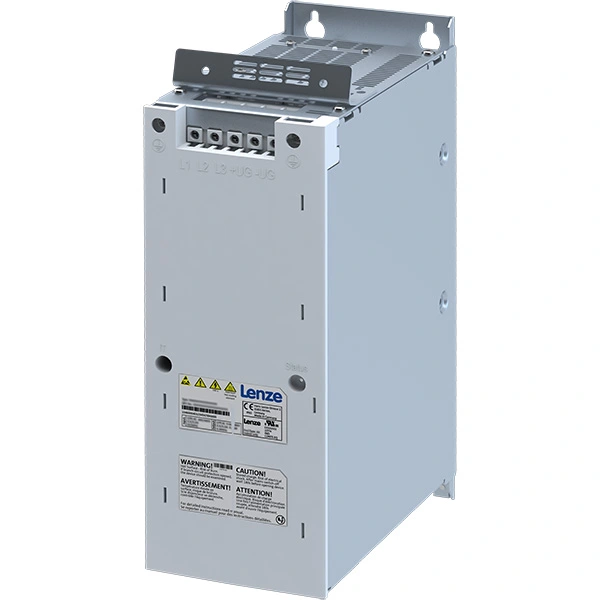

Рекуперативный модуль r750
Рекуперативный модуль r750 идеально дополняет поставляемые нами инверторы, особенно в тех случаях, когда необходимо обеспечить оптимальный энергетический баланс. Благодаря использованию новейших технологий он гарантирует чрезвычайно эффективную рекуперацию энергии. Поскольку применение внешних фильтров также не требуется, эти изделия окупаются за короткое время.
Благодаря простой конструкции рекуперативный модуль готов к немедленному использованию без необходимости настройки каких-либо параметров и очень просто встраивается в уже имеющиеся системы путем прямого подключения к шине постоянного тока инвертора.
Похожие товары
RFI- и сетевой фильтр
RFI- и сетевой фильтр служат для соблюдения требований по ЭМС в соответствии с европейским стандартом EN 61800-3, в котором определены требования по ЭМС для систем электропривода различных категорий.
- Категория C1 применяется в отношении сетей общего пользования (жилые помещения).
- Категория C2 применяется в отношении сетей общего пользования (жилые помещения и помещения коммерческого назначения).
- Категория C3 применяется в отношении промышленных сетей.
- В сетевой фильтр дополнительно встроен дроссель.
Выключатель тормоза
Управление тормозами может осуществляться путем управления удерживающим тормозом инвертора и с помощью выключателя тормоза.
Выключатели тормоза обеспечивают выходные напряжения 180 или 205 В пост. тока. Управление им осуществляется посредством цифрового выхода на инверторе. Отпускание тормоза при настройке: нет необходимости в задействовании рычага ручного отпускания тормоза, достаточно нажать кнопку на инверторе.
Модули питания
Модули питания могут использоваться в качестве источников постоянного тока или внешнего питания управляющей электроники преобразователей частоты и сервоинверторов,
что позволяет выполнять настройку параметров и диагностику без подключения к сети питания. Кроме того, возможно обеспечение связи по полевой шине. Это может применяться при вводе в эксплуатацию и обслуживании инвертора.
Монтажные элементы
Для установки экрана кабеля двигателя непосредственно на инверторе может использоваться крепление экрана, состоящее из экранирующего листа и фиксирующих скоб или хомутов.
В стандартных случаях экран кабелей цепи управления может быть закреплен на соответствующем экранирующем листе с помощью обычных пластиковых кабельных стяжек. В качестве альтернативы для инверторов i5xx cabinet (0,25 кВт ... 0,75 кВт) возможно использование фиксирующих скоб.
Для подключения инверторы могут оснащаться многоконтактными разъемами. Они также могут быть приобретены, например, для сервисных целей или для изготовления отдельных жгутов проводов.
Некоторые инверторы могут быть установлены на DIN-рейку 35 мм x 7,5 мм в соответствии с EN 60175. Для этой цели поставляется монтажный комплект.
Панель управления частотного преобразователя
Благодаря интуитивно понятной структуре управления клавиатура позволяет быстро и легко получить доступ к наиболее важным параметрам инвертора, как для настройки функций, так и для запроса текущих значений. Параметры и фактические значения отображаются на легко читаемом дисплее.
Вы можете использовать модуль USB для установки кабельного соединения между инвертором и ПК с помощью инженерного инструмента Lenze «EASY Starter».
Вы можете осуществлять беспроводную связь с инвертором через модуль WLAN либо через ПК с помощью инженерного инструмента Lenze «EASY Starter», либо с помощью приложения Lenze «SMART Keypad App» для смартфонов на базе Android и iOS.
Сетевые дроссели
Сетевой дроссель — это индуктивность, которая подключается к кабелю питания перед инвертором.
Использование его в установке имеет следующие преимущества:
- Снижение количества нарушений в работе системы (форма кривой тока в сети сглаживается и в большей степени соответствует синусоиде, что обеспечивает экономию энергию)
- Снижение эффективного тока в сети (во многих случаях использование сетевого дросселя позволяет снизить нагрузку на кабели и предохранители)
Lenze предлагает оптимальный подбор сетевых дросселей для каждого инвертора.
Тормозные резисторы
При длительной эксплуатации в режиме генератора, а также при необходимости торможения больших моментов инерции во многих областях применения требуется наличие внешнего тормозного резистора. При этом избыточная энергия торможения преобразуется в тепло.
Тормозной резистор включается в том случае, когда напряжение в промежуточной цепи инвертора превышает порог переключения. Это позволяет предотвратить блокировку импульсов инвертором из-за неисправности, вызванной перенапряжением, а также выход привода из строя. С помощью внешнего тормозного резистора контроль процесса торможения обеспечивается в любое время.
Lenze предлагает широкий выбор тормозных резисторов для оптимального проектирования системы.
